Kondensatpumpe auswählen: Förderhöhe und Schlauchweg gemeinsam auf den Betrieb beziehen

Notieren Sie Modell und Ausführung des Entfeuchters sowie Artikelnummer und Dokumentstand der angebotenen Pumpe. Zu manchen Baureihen gibt es verschiedene Pumpenkits, integrierte Varianten und externe Hebeanlagen. Eine ähnliche Produktbezeichnung sagt noch nicht, dass Anschlüsse oder Schaltfunktionen zusammenpassen. Beschreiben Sie außerdem, ob Sie ein vorhandenes System ergänzen oder einen vollständigen neuen Aufbau beschaffen möchten.

Die direkt gelesene Trotec-Produktseite ordnet Artikel 6100003030 mehreren TTK-Geräten zu. Die offizielle Downloadübersicht für TTK 175 S führt zusätzlich eine separate Anleitung für das TTK-S-Pumpenkit mit Kennung HS007. Beides erfüllt verschiedene Aufgaben: Die Produktseite beschreibt eine Zubehörzuordnung, die Übersicht zeigt den Weg zur Unterlage. Förderhöhe, Kennlinie und Störungsfunktion werden dadurch noch nicht belegt. Lassen Sie die passende Pumpenanleitung mit der tatsächlich angebotenen Kombination bestätigen.

Prüfen Sie bei einem Dokumentwechsel zunächst Artikelnummer und Bauart. Ein Pumpenkit für eine Geräteserie und eine separat aufgestellte Pumpe mit ähnlichem Namen müssen nicht denselben Wasser- oder Signalweg haben. Übernehmen Sie deshalb keine technischen Werte aus einer Anleitung für einen anderen Artikel. Die Anfrage enthält entweder den eindeutigen Kit-Bezug oder ausdrücklich die Bitte, diese Zuordnung vor der Auslegung zu schließen.

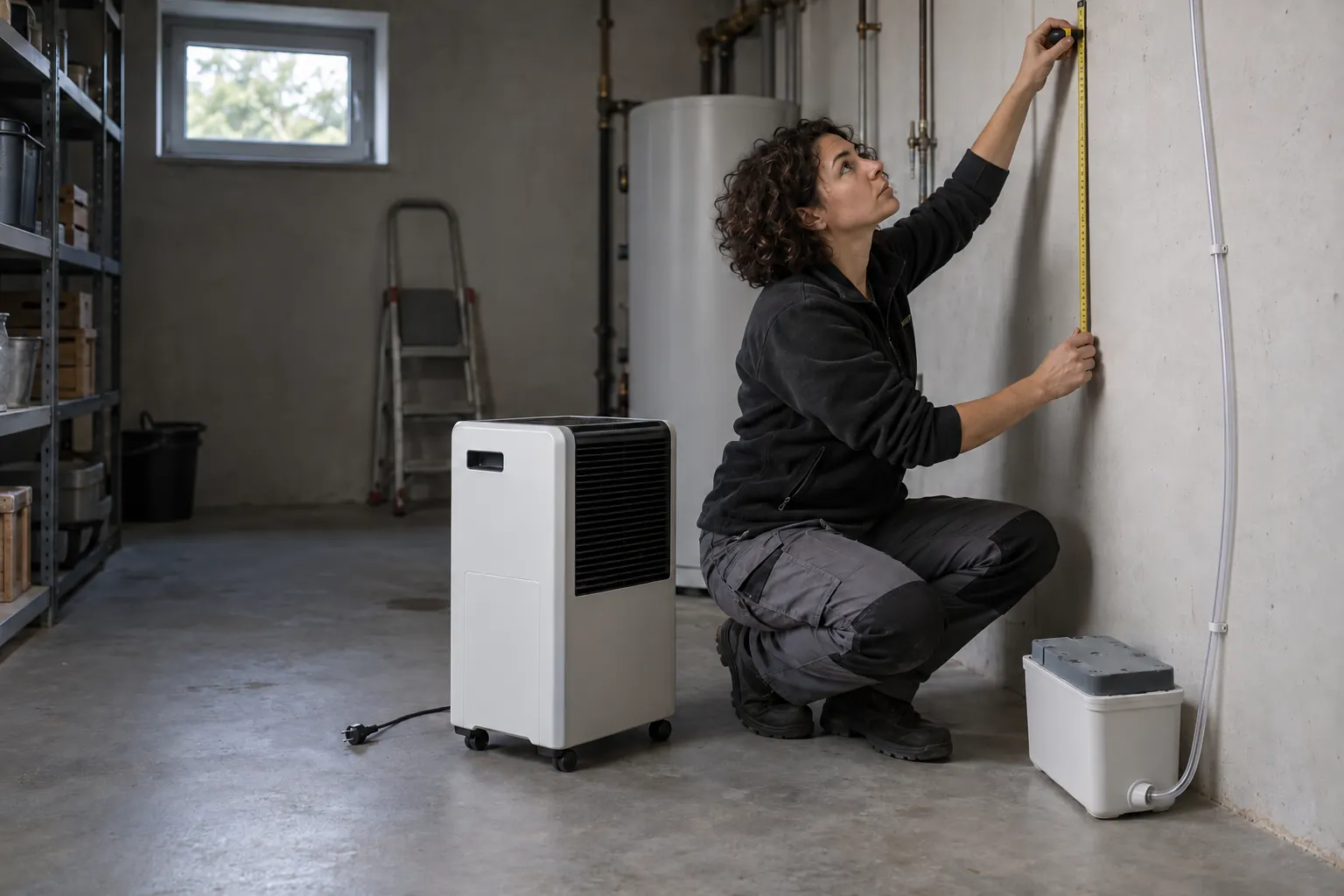

Zeichnen Sie den Zulauf vom Entfeuchter zur Pumpe und den Druckweg von der Pumpe zum Endpunkt als getrennte Abschnitte. Markieren Sie den höchsten Punkt, den Zielanschluss und jede Richtungsänderung. Messen Sie für die Anfrage sowohl den vertikalen Höhenunterschied als auch die gesamte Leitungslänge. Eine Angabe wie „fünf Meter Schlauch“ lässt offen, ob darin eine Steigung enthalten ist.

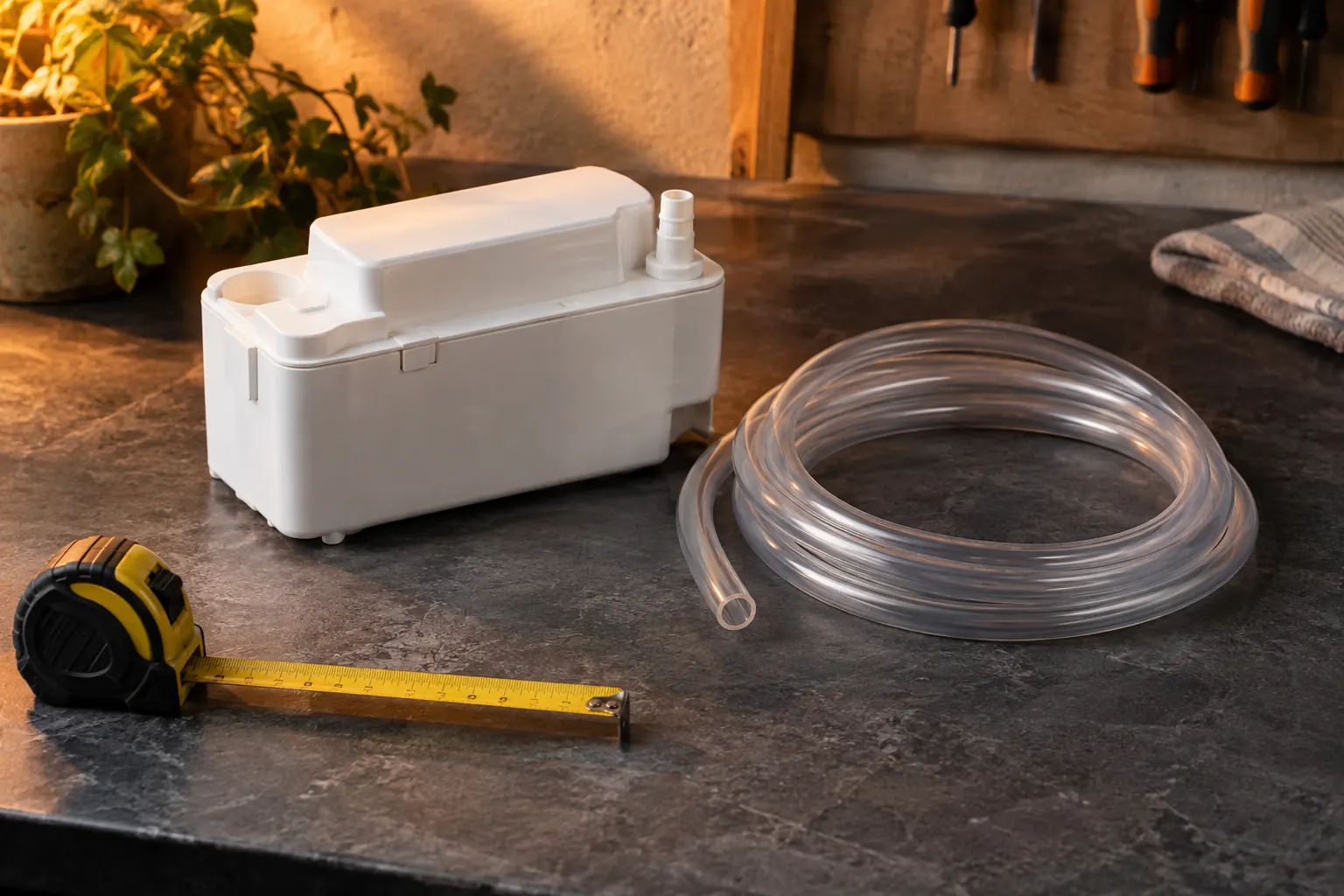

Ergänzen Sie Schlauchtyp, Innenmaß, Kupplungen und vorgesehene weitere Bauteile. Die Pumpe muss nicht nur einen Höhenunterschied, sondern den Widerstand des gesamten Weges bewältigen. Wie dieser Widerstand berechnet und berücksichtigt wird, gehört in die konkrete fachliche Auslegung. Eine pauschale Umrechnung von einem Meter waagerechtem Schlauch in eine feste zusätzliche Förderhöhe liefern wir deshalb nicht.

Eine externe Pumpe kann Wasser erst fördern, nachdem es sie auf dem dafür vorgesehenen Weg erreicht hat. Beschreiben Sie deshalb ihre Lage zum Ablaufstutzen und die Anforderungen des Zulaufs gesondert. Ein passend dimensionierter Druckschlauch korrigiert keine ungeeignete Verbindung zwischen Gerät und Sammelbehälter. Falls ein Pumpenkit direkt am Entfeuchter angeschlossen wird, müssen Montage und Stromversorgung genau zu dieser Bauart passen.

Klären Sie mit dem Anbieter, wer die Verbindung herstellen und prüfen darf. Bei Änderungen an elektrischen Anschlüssen ist die erforderliche Fachqualifikation einzubeziehen. Lassen Sie außerdem bestätigen, welche Medien und Bedingungen die Pumpe verträgt. Eine Kondensatpumpe wird nicht automatisch zur Schmutzwasserpumpe, nur weil beim Reinigen Wasser mit Rückständen anfällt. Solche Einsatzwechsel gehören vor der Nutzung in die technische Klärung.

Erstellen Sie für einen Förderausfall drei Fragen: Welche Komponente erkennt den Zustand, welche Anzeige oder Meldung entsteht und welche Wasserquelle wird tatsächlich gestoppt? Ein vorhandenes Signalkabel beantwortet diese Fragen nicht ohne beschriebene Verbindung. Ebenso bedeutet eine Motorabschaltung der Pumpe noch keine Abschaltung des Entfeuchters. Verlangen Sie die Funktionsbeschreibung des vollständigen Systems.

Lassen Sie die Antwort in drei zusammengehörigen Zeilen festhalten: Erkennung am benannten Bauteil, übertragene Meldung oder Signalwirkung und Reaktion der konkreten Wasserquelle. Die dritte Zeile darf nicht nur wiederholen, dass die Pumpe einen Alarm besitzt. Ist eine Kopplung nicht vorgesehen, muss die Antwort den dafür geplanten Kontroll- und Reaktionsweg beschreiben. Die konkrete elektrische Verbindung und Inbetriebnahme gehören zu qualifizierten Personen und den passenden Anleitungen. Ähnlich aussehende Stecker bestätigen keine geeignete Verbindung.

Eine vollständige Antwort nennt die geeignete Gerätekombination, die maßgeblichen Leitungsbedingungen, den bestätigten Förderbetrieb und das vereinbarte Störungsverhalten. Offene Montage- oder Einleitungsfragen bleiben gekennzeichnet. Eine Rückmeldung mit nur „bis zu zehn Meter“ reicht für dieses Anfrageblatt nicht aus. Bitten Sie um die fehlende Zuordnung und speichern Sie die Antwort zusammen mit Ihrer datierten Skizze.

Nutzen Sie die Prüfung auch für einen Vergleich: Wenn zwei Pumpenangebote verschiedene Schlauchwege voraussetzen, vergleichen Sie zunächst die kompletten Aufbauten. Eine günstigere Einzelpumpe kann zusätzlichen Montagebedarf mitbringen. Der eigentliche Nutzen Ihrer Anfrage liegt darin, diesen Umfang vor dem Kauf zu verstehen. Preise, Förderreserven und unbeaufsichtigte Betriebssicherheit werden aus den Angaben dieses Ratgebers nicht pauschal zugesichert.
